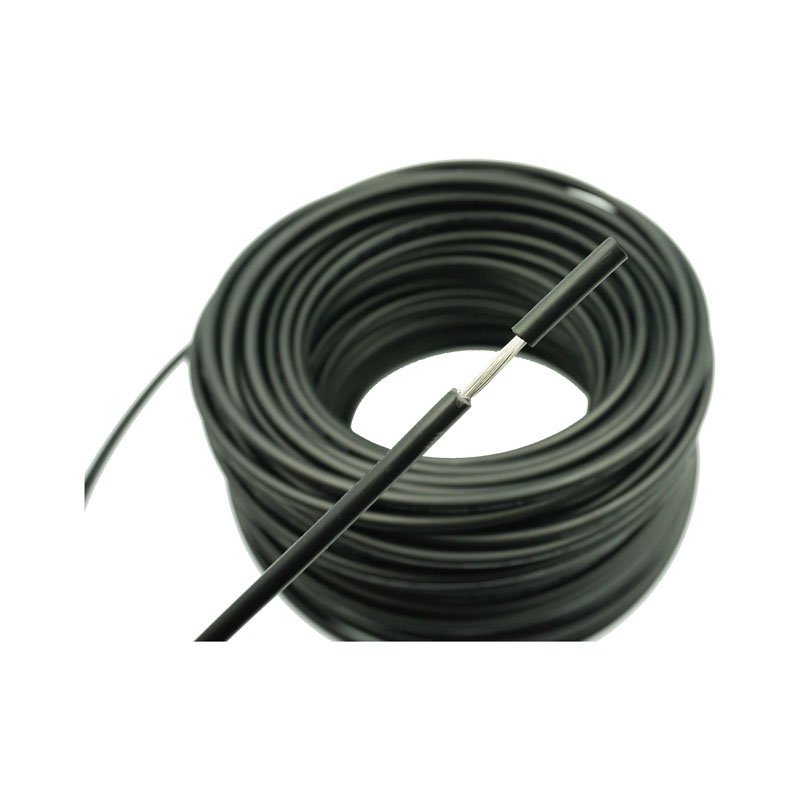

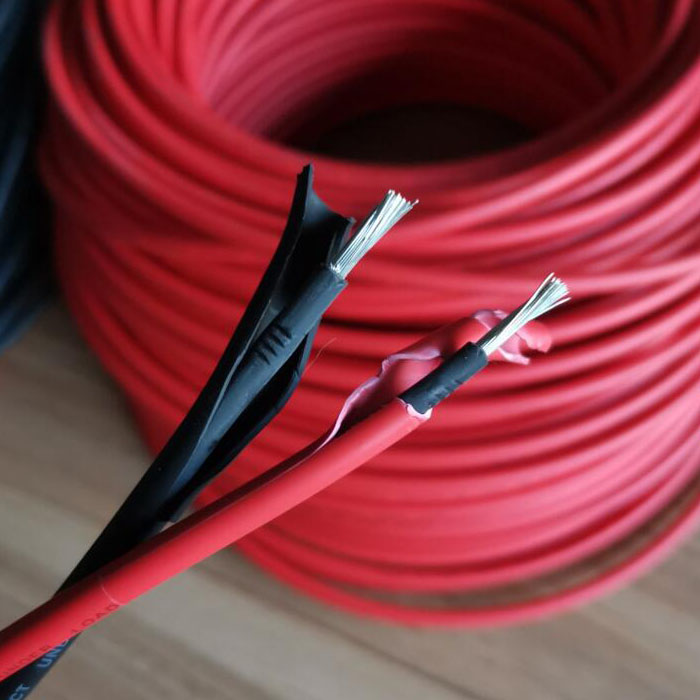

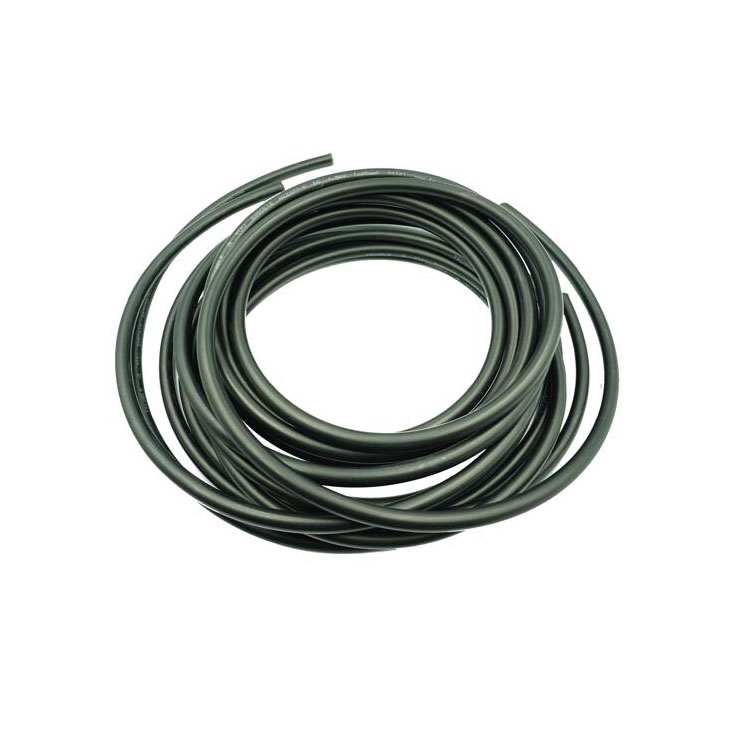

IEC 62930 Kabel PV Tembaga Bertin Tulen biasanya terdiri daripada kabel tembaga berbilang untai, Model yang berbeza adalah keratan rentas konduktor yang berbeza. Nombor reka bentuk helai 56 dan 84 adalah model biasa, rujuk kepada 4mm² dan 6mm². Kabel kami (Pure Tinned Copper PV Cable) telah direka khas dan dipilih dengan rintangan haba yang tinggi, rintangan cuaca dan rintangan UV untuk memastikan operasi stabil jangka panjang dalam persekitaran luar. Kabel PV Tembaga Tin Dipasang di antara panel solar dan disambungkan kepada penyongsang. Apabila matahari bersinar pada panel fotovoltaik, ia menghasilkan arus terus, yang dihantar ke penyongsang melalui kabel fotovoltaik. Inverter kemudian menukar DC kepada AC dan membekalkannya kepada peralatan atau rangkaian yang perlu digunakan. Kami membekalkan kabel berkualiti tinggi yang direka dan dikilangkan khas untuk menyambungkan pelbagai komponen sistem penjanaan kuasa solar dan menghantar kuasa DC/AC.
EN50618 Kapasiti membawa semasa kabel yang dinyatakan dalam standard
Jadual A.2 — Penggunaan kabel yang disyorkan untuk sistem PV
1 | 2 | 3 |
Pembinaan | Penggunaan yang disyorkan | Komen |
Kabel untuk sistem PV H1Z2Z2-K | Bertujuan untuk digunakan dalam pemasangan PV cth. acc. ke HD 60364-7-712. Ia bertujuan untuk kegunaan kekal luaran dan dalaman, untuk pemasangan bebas alih, gantung percuma dan tetap. Pemasangan juga dalam konduit dan batang pada, di dalam atau di bawah plaster serta dalam perkakas. Sesuai untuk aplikasi dalam/pada peralatan dengan penebat pelindung (kelas perlindungan II) Ia sememangnya litar pintas dan acc kalis kerosakan bumi. ke HD 60364-5-52. |
Untuk jejari lentur yang disyorkan lihat EN 50565-1:2014, Jadual 3 Maks. suhu penyimpanan: + 40 ℃ Min. suhu untuk pemasangan dan pengendalian: - 25 ℃ |
Jadual A.3 — Keluasan membawa arus bagi kabel PV
Luas keratan rentas nominal
mm2
|
Keupayaan membawa semasa mengikut kaedah pemasangan | ||
Kabel tunggal bebas di udara
A
|
Kabel tunggal pada permukaan
A
|
Dua kabel yang dimuatkan bersentuhan, pada permukaan
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Suhu ambien: 60 ℃ (lihat Jadual A.4 untuk suhu ambien lain) maks. suhu konduktor: 120 ℃. | |||
NOTA Jangkaan tempoh penggunaan pada maks. suhu konduktor 120 ℃ dan pada maks. suhu ambien 90 ℃ dihadkan kepada 20 000 h. |
